Носимое устройство РЭБ "ЗОНТ S5 720-5900 МГц" (150W)

Носимое устройство РЭБ "ЗОНТ S5 720–5900 МГц (150W)"

Назначение: подавление сигналов управления и передачи данных в широком диапазоне частот, включая работу с БПЛА и беспроводными сетями.

Основные характеристики:

• Модель: ЗОНТ S5 720–5900 МГц

• Количество каналов подавления: 3

  • Канал 1: 720–1020 МГц

  • Канал 2: 2350–2510 МГц

  • Канал 3: 5700–5900 МГц

• Выходная мощность: 150 Вт

• Дальность подавления: от 30 до 200 м

• Тип системы подавления: купольная защита

• Вес: 7 кг

• Габариты: 740 × 210 × 70 мм

Питание и автономность:

• Тип аккумулятора: LiHv (литий-ионный повышенного напряжения)

• Конфигурация батареи: 6S (6 ячеек)

• Напряжение: 4.45 В на ячейку

• Ток потребления: 1–1.5 A

• Время автономной работы: до 30 минут

• Полная зарядка: ~1 час 30 минут

Руководство по эксплуатации

Носимое устройство РЭБ "ЗОНТ S5 720–5900 МГц (150W)"

1. Подготовка к работе

1. Зарядите устройство с помощью штатной зарядной станции.

2. Настройте лямки чехла под вашу комплекцию и наденьте устройство.

3. Закрепите кнопку включения (с функцией фиксации) в удобном для нажатия месте.

2. Включение устройства

1. Нажмите кнопку включения/выключения один раз — устройство активируется.
   ✅ Об активации сигнализирует световой индикатор.
   🔁 Устройство будет работать непрерывно, пока не будет выполнено повторное нажатие кнопки.

3. Применение

1. Используйте устройство при обнаружении БПЛА или угрозы беспроводного управления.

2. Контролируйте уровень заряда встроенной батареи по показаниям мультиметра:

   • 26.7 V — батарея полностью заряжена.

   • 22.0 V — батарея почти разряжена, требуется подзарядка.

Контроль работоспособности устройства

1. Базовая проверка

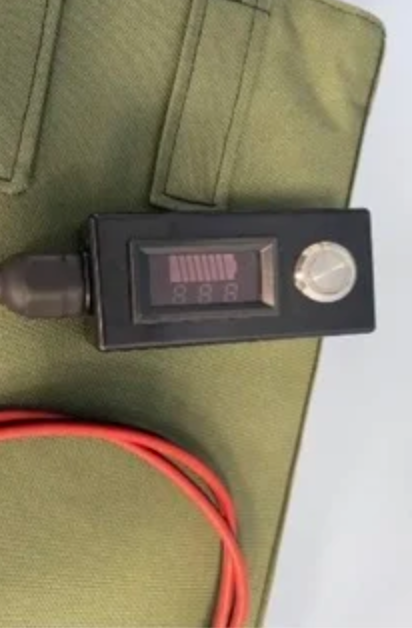

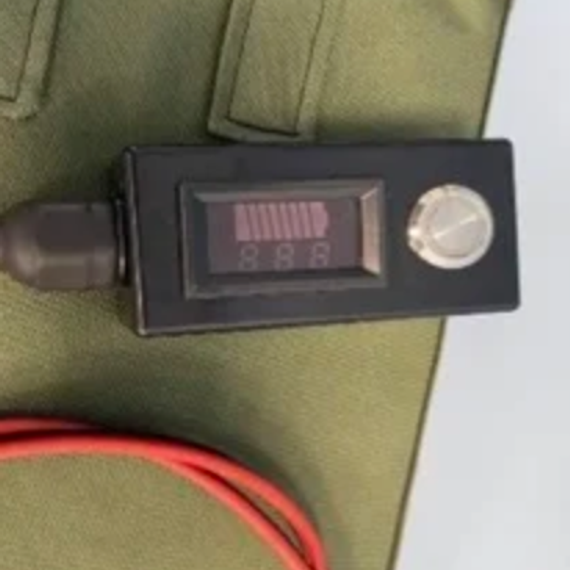

• Проверяйте индикатор состояния на кнопке:
  🔴 — устройство включено
  ⚫ — устройство выключено

2. Спектральный контроль

• Периодически проводите проверку с помощью анализатора спектра радиочастот.

• Убедитесь в наличии подавления в заданных диапазонах:

  • 720–1020 МГц

  • 2350–2510 МГц

  • 5700–5900 МГц

3. Условия проверки (моделирование реальной ситуации)

• Оператор БПЛА должен находиться на удалении не менее 1500 м от устройства.

• Это необходимо для оценки реальной эффективности подавления управления/сигналов связи.
