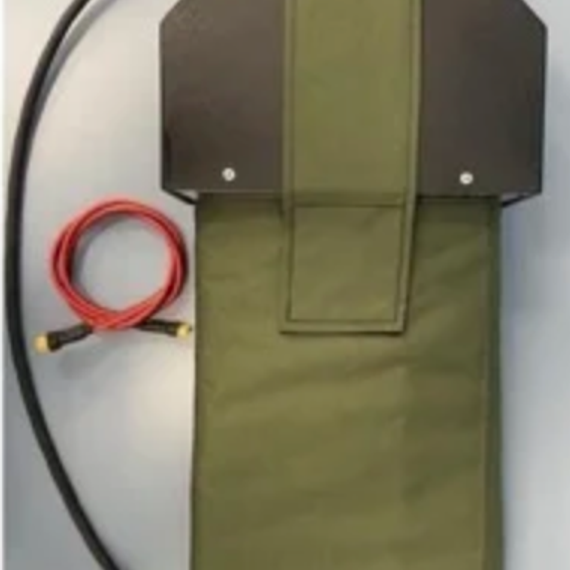

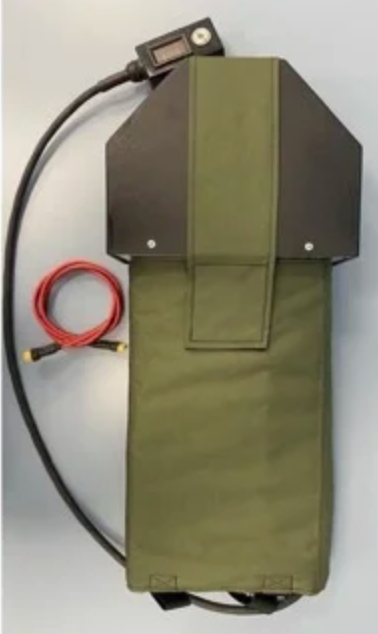

Носимое устройство РЭБ "ЗОНТ S4 350-1020 МГц" (150W)

Носимое устройство РЭБ "ЗОНТ S4 350–1020 МГц (150W)"

Назначение: подавление радиосигналов в диапазоне от 350 до 1020 МГц для защиты от БПЛА, радиоуправляемых устройств и иных угроз.

Основные характеристики:

• Модель: ЗОНТ S4 350–1020 МГц

• Диапазон подавления:

  • Канал 1: 350–600 МГц

  • Канал 2: 720–1020 МГц

• Мощность выходного сигнала: 150 Вт

• Дальность действия: от 30 до 200 метров

• Тип системы подавления: купольная защита

• Вес устройства: 7 кг

• Габариты: 740 × 210 × 70 мм

Питание и автономность:

• Тип батареи: LiHv (литий-ионная высокой вольтности)

• Конфигурация: 6S (6 ячеек)

• Напряжение: 4.45 В (на ячейку)

• Ток потребления: 1–1.5 A

• Время автономной работы: до 30 минут

• Время полной зарядки: ~1 час 30 минут

Руководство по эксплуатации устройства РЭБ "ЗОНТ S4 350–1020 МГц (150W)"

1. Подготовка к работе:

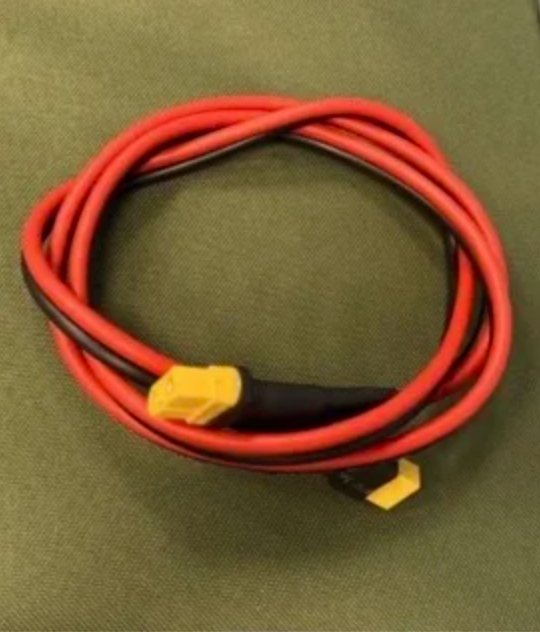

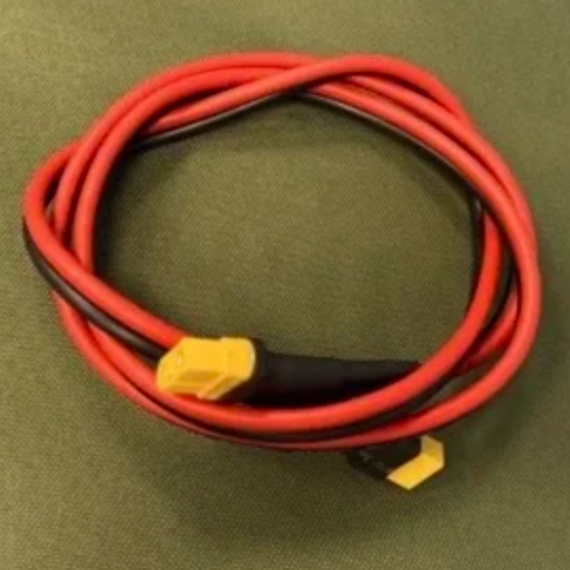

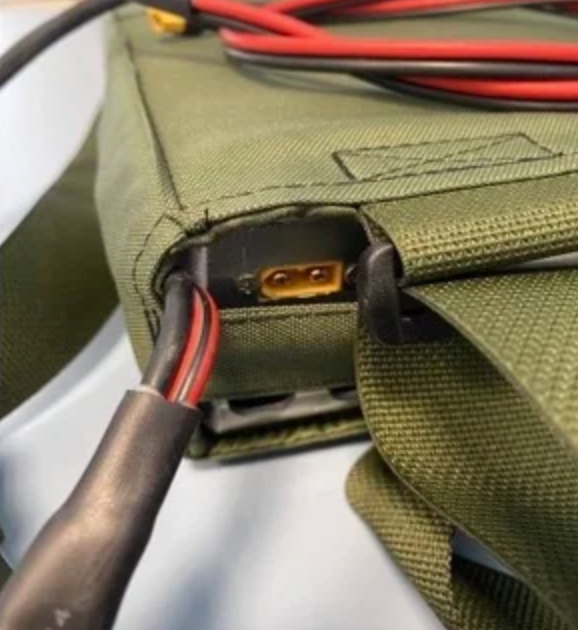

1.1. Зарядите устройство при помощи штатной зарядной станции.
1.2. Убедитесь, что устройство полностью заряжено (см. п. 6).

2. Надевание и установка:

2.1. Отрегулируйте лямки чехла под индивидуальные параметры оператора.
2.2. Наденьте устройство на корпус.

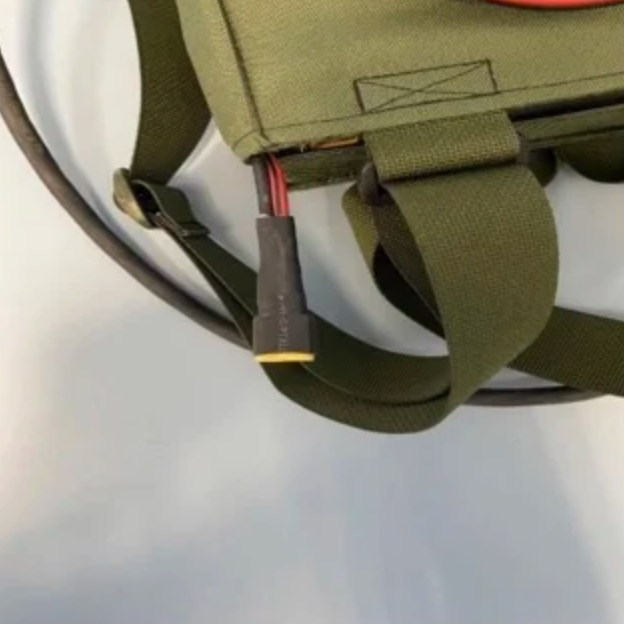

2.3. Закрепите кнопку включения в удобном и доступном месте (например, на ремне или лямке груди).

3. Включение/выключение устройства:

3.1. Для включения нажмите кнопку один раз — она фиксируется в положении "ВКЛ".
3.2. Включение подтверждается световым индикатором.
3.3. Устройство будет работать непрерывно до повторного нажатия на кнопку, которое отключает питание.

4. Условия применения:

4.1. Применяйте устройство при обнаружении беспилотных летательных аппаратов (БПЛА) или подозрительной радиосигнальной активности в заданном диапазоне.
4.2. Подавление осуществляется в автоматическом режиме в заданных диапазонах:

• 350–600 МГц

• 720–1020 МГц

5. Индикация состояния аккумулятора (по показаниям мультиметра):

• 26.7 В — аккумулятор полностью заряжен ✅

• 22.0 В — аккумулятор требует подзарядки ⚠️

Контроль работоспособности установки

1. Визуальный контроль:

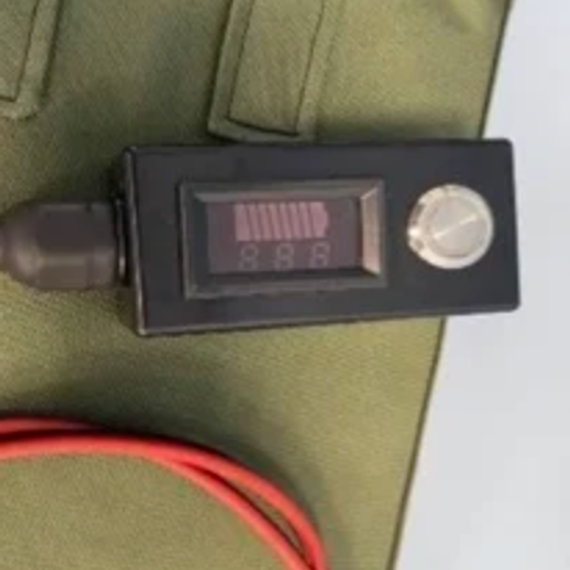

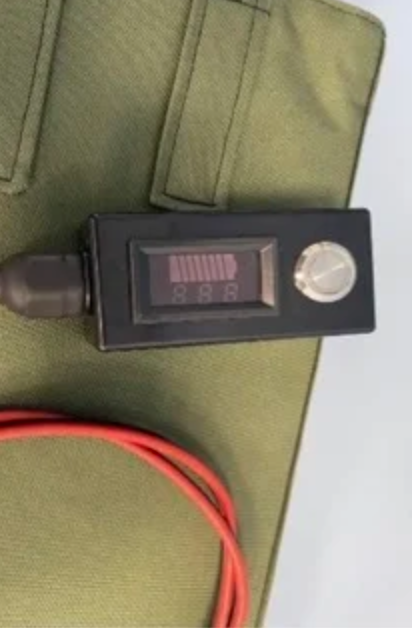

1.1. Убедитесь в том, что светодиодный индикатор на кнопке включения активен — это означает, что устройство функционирует.

2. Технический контроль:

2.1. Периодически проверяйте активность устройства с помощью анализатора спектра радиочастот, работающего в диапазоне 350–1020 МГц.
2.2. При проверке устройства создайте условия, максимально приближенные к реальной эксплуатации.

❗ Важно: для корректной проверки рекомендуется, чтобы оператор БПЛА находился на расстоянии не менее 1500 метров от устройства во время теста.
