Технические характеристики

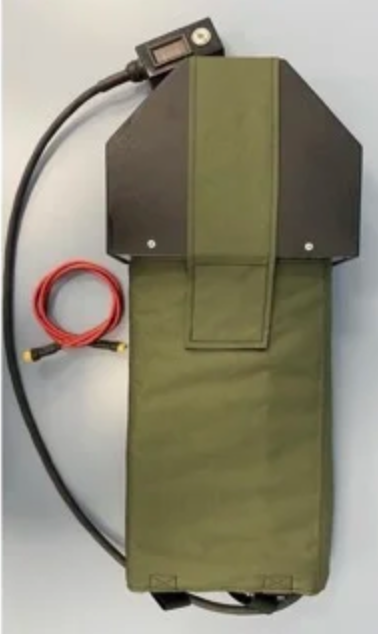

Носимое устройство РЭБ «ЗОНТ S2 550–1070 МГц» (150W)

Общая информация:

• Модель устройства: S2 550–1070 МГц

• Тип: Носимое устройство радиоэлектронной борьбы

• Количество каналов подавления: 1

• Диапазон подавляемых частот: 550–1070 МГц

• Мощность подавления: 150 Вт

• Дальность действия: от 30 до 200 метров

• Тип системы защиты: купольная

Питание:

• Тип аккумулятора: LiHv

• Конфигурация батареи: 6S (6 ячеек)

• Напряжение одной ячейки: 4.45 В

• Ток потребления: 1–1.5 А

• Время автономной работы: до 30 минут

• Время полной зарядки: 1 час 30 минут

Конструкция:

• Вес устройства: 7 кг

• Габариты: 740 × 210 × 70 мм

Руководство по эксплуатации

РЭБ «ЗОНТ S2 550–1070 МГц» (150W)

Подготовка к работе:

1. Полностью зарядите устройство с помощью штатной зарядной станции.

2. Отрегулируйте лямки чехла, наденьте устройство на оператора.

3. Закрепите кнопку включения в удобном месте на экипировке.

Включение/выключение:

• Однократное нажатие на кнопку (с фиксацией) включает устройство.

• Работу устройства подтверждает световой индикатор.

• Повторное нажатие отключает питание.

• Устройство работает в непрерывном режиме, пока не будет выключено вручную.

Использование:

Применяйте устройство при визуальном или техническом обнаружении БПЛА, попадающих в диапазон его подавления (550–1070 МГц).

Индикация уровня заряда (по мультиметру):

• 26.7 В — аккумулятор полностью заряжен

• 22.0 В — аккумулятор разряжен, требуется зарядка

Контроль работоспособности:

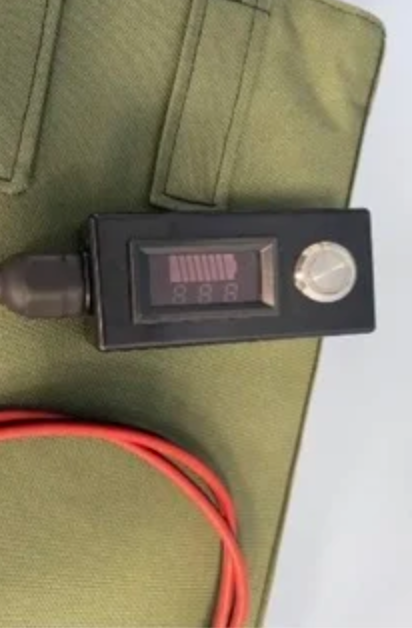

1. Следите за светодиодным индикатором на кнопке включения.

2. Периодически проверяйте эффективность подавления с помощью анализатора спектра радиочастот.

3. Для достоверной проверки соблюдайте условия, приближённые к боевым:

   • Расстояние между оператором РЭБ и оператором БПЛА должно составлять не менее 1500 метров.
