Носимое РЭБ-устройство «ЗОНТ S1»

Модель: S1 400–1050 МГц
Назначение: подавление каналов управления и связи БПЛА в широком диапазоне частот

Технические параметры:

• Частотные диапазоны подавления:
  • 400–500 МГц
  • 680–1050 МГц (2 независимых канала)

• Мощность: 150 Вт

• Дальность действия: 30–200 м

• Тип защиты: Купольная система воздействия

Питание и аккумулятор:

• Тип батареи: LiHv

• Конфигурация: 6S (6 элементов)

• Напряжение: 4.45 В/банка

• Сила тока: 1–1.5 А

• Время автономной работы: до 30 минут

• Полная зарядка: 1 час 30 минут

Физические характеристики:

• Габариты: 740 × 210 × 70 мм

• Вес: 7 кг

Руководство по эксплуатации

Носимое устройство РЭБ «ЗОНТ S1 400–1050 МГц» (150W)

Подготовка к работе:

1. Полностью зарядите аккумулятор устройства с помощью штатной зарядной станции.

2. Отрегулируйте и наденьте лямки чехла для комфортного ношения.

3. Закрепите кнопку включения в удобном для вас месте (например, на лямке или поясе).

4. Для включения устройства однократно нажмите кнопку включения (кнопка фиксируется в положении вкл/выкл).
      – О включении сигнализирует световой индикатор.
      – Устройство будет работать непрерывно до повторного нажатия кнопки.

5. Используйте РЭБ «ЗОНТ S1» при обнаружении или приближении БПЛА.

6. Проверяйте уровень заряда аккумулятора по показаниям мультиметра:

   • 26.7 В — батарея полностью заряжена

   • 22.0 В и ниже — батарея разряжена

Контроль работоспособности установки:

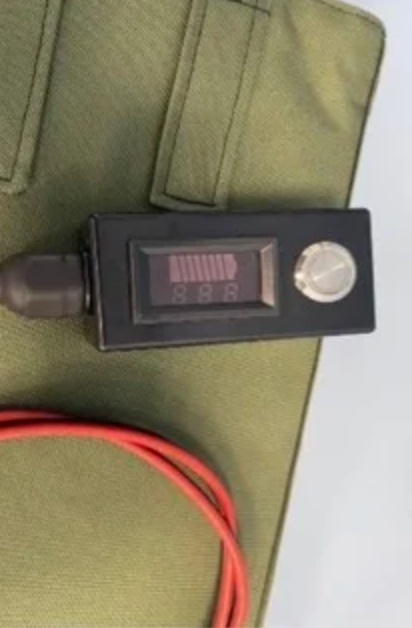

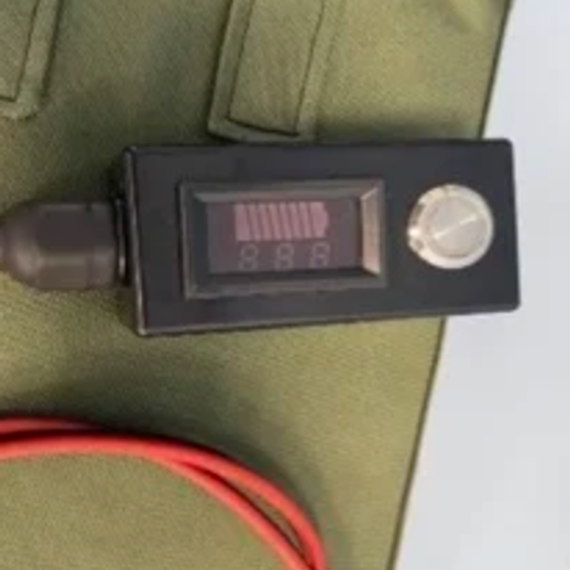

1. Контролируйте состояние индикатора питания (вкл/выкл) на кнопке.

2. Периодически проверяйте эффективность подавления с помощью анализатора спектра радиочастот.

3. Для корректной оценки работоспособности рекомендуется проводить тестирование в условиях, максимально приближенных к реальной эксплуатации, а именно:

   • Удаление оператора БПЛА от места расположения установки — не менее 1500 метров.
